一、性能特點：

本品為含銻4.5~6.0%的鋁銻中間合金，用于優(yōu)化鋁硅合金中初晶硅及共晶硅的形態(tài)和分布，細(xì)化晶粒組織，改善機械性能；改善鋁硅合金液流動性，改善鑄造性能。本品加入方便,功效持久(可達(dá)100小時)，重熔變質(zhì)功效可遺傳。

二、適用范圍：

適用于共晶及過共晶鋁硅合金（金屬型鑄造）長效變質(zhì)或銻元素的添加。

三、使用方法：

1、用前烘烤干燥。

2、加入溫度：720～760℃。

3、本品加入量：銻Sb加入量0.1～0.5% (一般取0.2～0.3%)，中間合金的加入量據(jù)此折算。

4、加入方法：精煉處理后，升溫到所需溫度，扒開浮渣，將本品輕投入鋁液，攪拌均勻，靜置10～20分鐘，扒渣澆試棒，斷口檢查正常時即可澆注。

5、斷口檢查：爐前試棒尺寸Φ12×100，正常斷口呈灰白色絲絨狀，組織致密，無硅亮點。

四、注意事項：

本品忌Na⁺，合金液嚴(yán)防鈉離子污染。

五、包裝、貯存：

本品為塊狀，呈金屬光澤，250g/塊，外包裝為紙板箱，25±0.25kg/箱，貯于通風(fēng)干燥處，防潮。

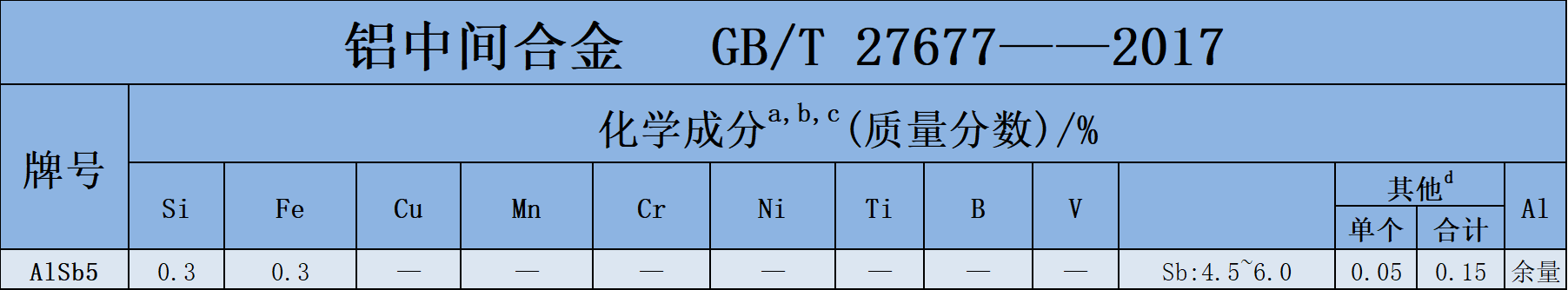

六、執(zhí)行標(biāo)準(zhǔn)：
